Cosa è meglio: interruttori automatici nordamericani o interruttori automatici cinesi? — Differenze rivelate dalle procedure di test di UL489 e IEC60947-2

Gli interruttori automatici scatolati nordamericani sono conformi principalmente alla norma UL 489, mentre la Cina e il sistema europeo aderiscono principalmente alla norma IEC 60947-2. Questo articolo fa riferimento a uno dei primi documenti di Schneider Electric; sebbene sia relativamente obsoleta, la sezione IEC utilizza ancora la vecchia notazione della IEC 60947-2, ma rimane altamente intuitiva per osservare le differenze concettuali tra le due procedure di prova.

I. UL489: verificare gli interruttori automatici in base alla loro logica operativa

UL489 non suddivide innanzitutto le capacità in parametri individuali, ma conduce invece i test in tre ordini sequenziali: X, Y e Z. Qui X, Y e Z non sono livelli, ma piuttosto tre serie di sequenze di test.

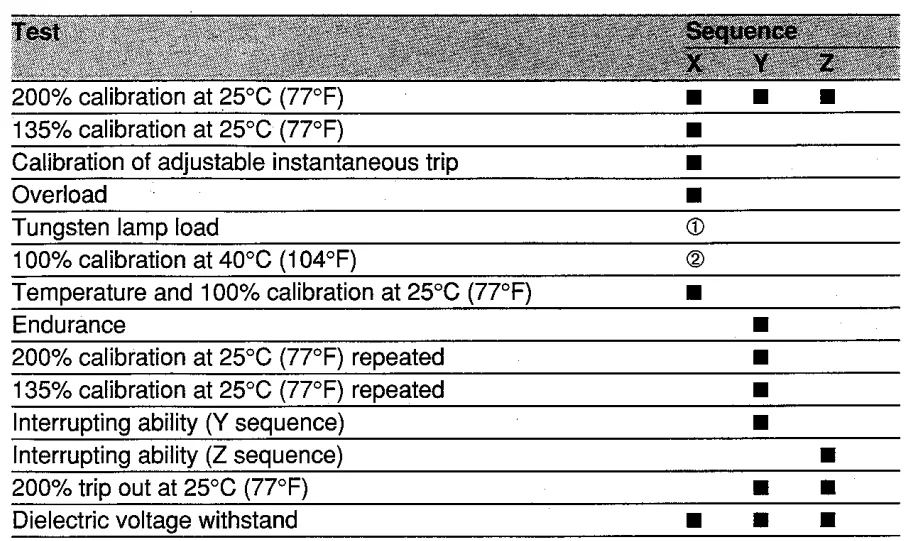

1 UL489 Sequenze X, Y, Z

X: Innanzitutto, conferma i movimenti di base, il riscaldamento e l'isolamento.

Y: Dopo aver rispettato la durata di vita, è ancora possibile eseguire le azioni richieste ed effettuare le interruzioni del circuito come richiesto?

Z: Determinare se regge in condizioni di arresto più rigorose. La norma UL489 non prevede l'esecuzione preventiva di un test di cortocircuito seguito da ulteriori elementi di routine. Invece, l’aumento della temperatura, la calibrazione e la durata della vita sono l’obiettivo principale.

2 Aumento della temperatura di UL489

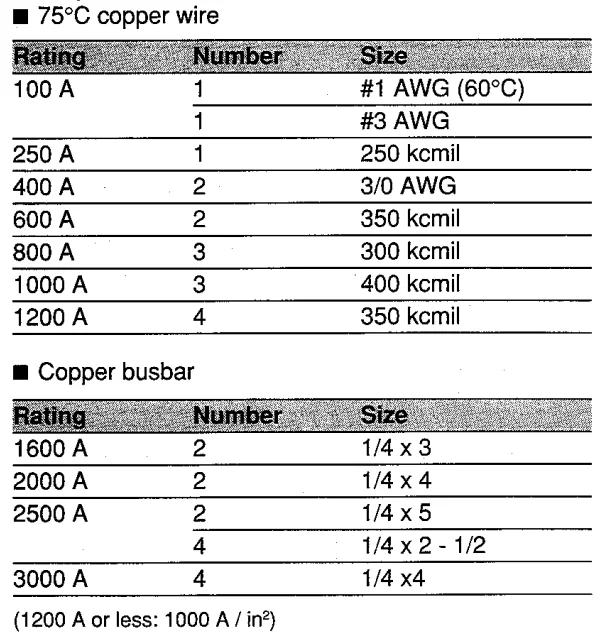

La misurazione dell'aumento di temperatura di UL non viene effettuata in condizioni di installazione staccata, ma piuttosto in condizioni di conduttore specificate. In altre parole, convalida le prestazioni di generazione del calore in condizioni più vicine alle configurazioni di cablaggio effettive.

3 Calibrazione di UL489

· Calibrato a 25°C con una precisione del 200%, richiedendo l'intervento dell'interruttore entro il tempo specificato.

· Un interruttore tarato al 135% in condizioni di 25°C con una corrente nominale superiore a 50 A interverrà entro 2 ore.

· La regolazione dell'intervento istantaneo regolabile deve rientrare nel campo di tolleranza specificato dalla norma.

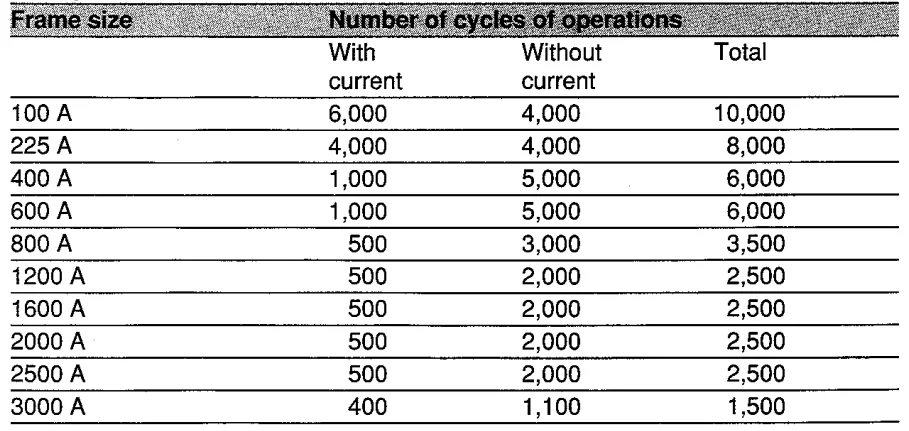

4. Durata di servizio di UL489

I requisiti per i diversi shell rack variano in modo significativo.

5 La sequenza e la sequenza Z

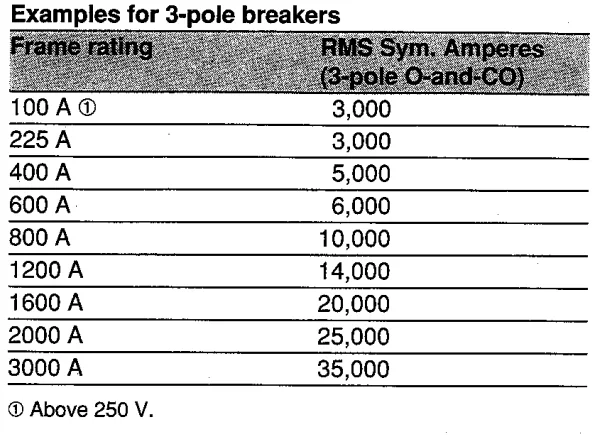

La caratteristica più distintiva di UL 489 sono i suoi due set di dati sul potere di interruzione. Il focus di Y risiede nella prestazione complessiva di interruzione trifase.

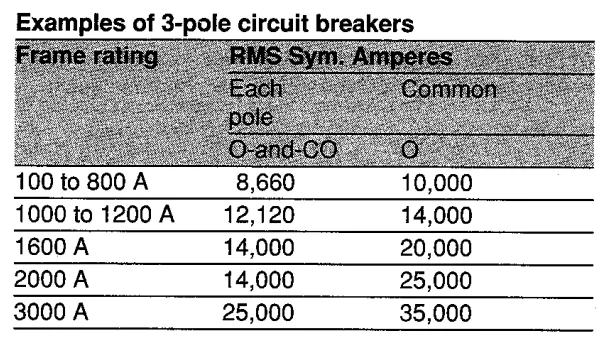

Per gli interruttori automatici tripolari con tensione nominale di 240 V, 480 V o 600 V, il requisito non è semplicemente che tutti e tre i poli scattino simultaneamente; ciascun polo deve invece funzionare in modo indipendente prima di verificare che tutti e tre i poli scattino insieme.

6 Capacità di interruzione per guasto ad alta disponibilità UL489

Corrente di guasto elevata. Questa non è una sequenza di test standard convenzionale ma un test aggiuntivo. La procedura prevede innanzitutto il superamento di tutti i test standard; se la capacità di interruzione per guasto supera il valore standard specificato, viene eseguita questa fase di verifica.

• Eseguire nuovamente la calibrazione al 200%.
• Completare l'operazione di interruzione specificata in presenza di correnti di guasto superiori al valore standard.
• Se la corrente supera i 2000 A, il fattore di potenza è impostato su 0,15–0,2, indicando il ritardo.
• Infine, eseguire un test di intervento della corrente al 250% e un test dielettrico al doppio della tensione di prova nominale.

II. La norma IEC60947-2 pone maggiore enfasi sulle capacità intrinseche dell'interruttore stesso.

La struttura organizzativa dell'IEC differisce notevolmente da quella dell'UL. Invece di stabilire innanzitutto una catena completa di validazione del prodotto, la IEC definisce innanzitutto chiaramente la funzionalità degli interruttori automatici all’interno dei sistemi.

1 Concetti chiave nel sistema IEC

Classe A: non specificatamente progettata per l'accoppiamento selettivo

Categoria B: per la progettazione di accoppiamento selettivo, richiede capacità Icw

Icu: capacità massima di frattura: quanto può fratturarsi

Ics: capacità di interruzione del funzionamento: può essere riutilizzato dopo l'interruzione?

Icw: capacità di tolleranza a breve termine – capacità di sopportare brevi ritardi e coordinamento selettivo

2 I quattro gruppi di prova dell'IEC

A differenza di UL, IEC non valuta un prodotto durante l'intero ciclo di vita di utilizzo ma ne suddivide invece le capacità per una convalida separata. Questo approccio rende l’IEC più adatto per la selezione del sistema e l’analisi coordinata tra le parti interessate a monte e a valle.

3 La IEC affronta separatamente anche l'isolamento.

Nel sistema IEC la capacità di interrompere e la capacità di isolare non sono la stessa cosa. Se si afferma che un interruttore ha funzionalità di isolamento, non è sufficiente verificarne semplicemente la capacità di interrompere la corrente di guasto; devono essere soddisfatti requisiti aggiuntivi riguardanti la spaziatura dei contatti in posizione aperta, la tensione di tenuta a impulso e la corrente di dispersione. Ciò riflette l'essenza dello standard IEC: non solo garantisce l'affidabilità operativa dell'interruttore, ma definisce anche chiaramente ogni confine funzionale.

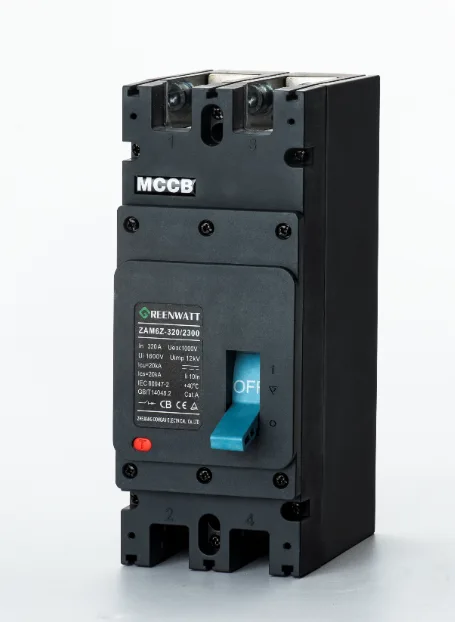

La serie ZAM6ZInterruttori automatici scatolati DC1500Vprogettato daGREENWATTsono sviluppati in stretta conformità con gli standard IEC 60947-2, offrendo un potere di interruzione di 20 kA a 1500 V CC e funzionando in condizioni di basso aumento della temperatura a pieno carico. Sono adatti per sistemi di accumulo di energia fotovoltaica CC in vari ambienti difficili.
