Interruttore automatico miniaturizzato 4P DC1000V 40A 6KA CC

GREENWATT è specializzata nella produzione di interruttori automatici miniaturizzati 4P DC1000V 40A 6KA DC, progettati specificamente per sistemi solari fotovoltaici (PV) e ambienti di distribuzione di energia DC ad alta tensione. Questo prodotto ha una tensione nominale di 1000 V CC, una corrente nominale di 40 A e una capacità di interruzione in cortocircuito di 6 KA. Combinando la struttura 4P con connessioni in serie e in parallelo tra gli elettrodi, affronta in modo efficace la sfida di estinzione dell'arco dei circuiti CC privi di punti naturali di passaggio per lo zero, fornendo una protezione affidabile da cortocircuito e sovraccarico per apparecchiature CC, inverter e armadi di accumulo di energia.

Panoramica della tecnologia principale del prodotto

Nei moderni sistemi di distribuzione dell'energia CC, i crescenti livelli di tensione impongono requisiti più elevati alle capacità di estinzione dell'arco degli interruttori automatici. L'interruttore automatico miniaturizzato 4P DC1000V 40A 6KA DC presenta un design modulare che consente configurazioni di cablaggio flessibili attraverso la sua struttura fisica a 4 poli (4P).

Logica applicativa nei sistemi a 1000 V CC

Poiché la corrente CC non ha un punto di passaggio per lo zero naturale come la corrente CA, interrompere gli archi CC ad alta tensione è estremamente difficile. Questo interruttore GREENWATT consiglia di utilizzare la serie 2P o specifiche configurazioni di cablaggio parallelo. Utilizzando due o più poli dell'interruttore automatico 4P in serie, è possibile aumentare la distanza elettrica della camera di estinzione dell'arco, ottenendo così un'interruzione sicura con alta tensione di 1000 V CC. Questa configurazione è ampiamente utilizzata nei sistemi di accumulo di energia di medie dimensioni e negli armadi di distribuzione CC ad alta tensione.

Doppia protezione da sovraccarico e cortocircuito

Protezione da sovraccarico: quando la corrente del circuito supera i 40 A nominali per un periodo prolungato, l'elemento termico interno attiverà lo scatto.

Protezione da cortocircuito: l'interruttore automatico miniaturizzato 4P DC1000V 40A 6KA DC ha una capacità di interruzione di 6KA, il che significa che può disconnettere rapidamente il collegamento fisico quando incontra un'enorme corrente di cortocircuito istantanea, evitando che cavi e inverter vengano danneggiati dalle alte temperature.

schema elettrico:

Schema di cablaggio e guida all'installazione

Principio di configurazione 1000 V 2P

Per garantire la sicurezza in ambienti ad alta tensione da 1000 V, gli utenti in genere riconfigurano l'interruttore automatico miniaturizzato 4P DC1000V 40A 6KA DC. Ad esempio, due poli sono collegati in serie come terminale positivo e gli altri due sono collegati in serie come terminale negativo. Questo metodo sfrutta l'ampio spazio dell'unità 4P, migliorando il livello di isolamento complessivo e garantendo un funzionamento robusto in ambienti a 1000 V CC.

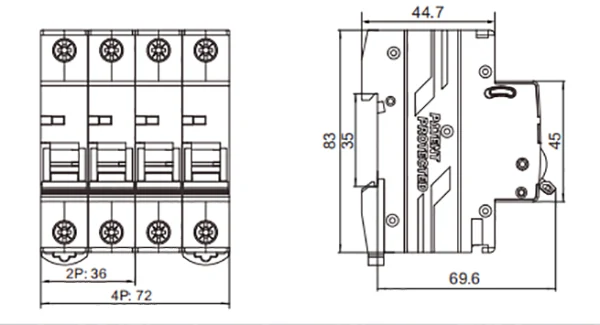

Progettazione fisica e installazione

Layout compatto: Anche con la struttura 4P, GREENWATT ha ottimizzato le dimensioni, riducendo l'occupazione di spazio all'interno della scatola di distribuzione.

Montaggio su guida standard: compatibile con guida DIN standard da 35 mm; l'installazione richiede semplicemente l'inserimento e il serraggio dei terminali.

Domande frequenti

D: È possibile collegare un interruttore automatico 4P a un sistema da 1000 V utilizzando solo terminali 2P?

R: Non è raccomandato. Per un interruttore automatico miniaturizzato 4P DC1000V 40A 6KA DC, per ottenere una tensione di estinzione sicura dell'arco di 1000 V, il carico di tensione viene solitamente condiviso collegando i terminali in serie. Fare riferimento allo schema elettrico specifico per il funzionamento.

D: Per un impianto fotovoltaico è sufficiente un potere di interruzione di 6KA?

R: Nella maggior parte dei sistemi fotovoltaici residenziali e commerciali e industriali di medie dimensioni, un potere di interruzione di cortocircuito di 6KA è sufficiente a coprire il livello di corrente di cortocircuito previsto e a proteggere efficacemente le apparecchiature sensibili a valle.

D: Questo prodotto supporta OEM o personalizzazione?

R: Sì. Oltre all'interruttore automatico miniaturizzato standard 4P 1000V 40A 6KA DC, GREENWATT può anche fornire soluzioni personalizzate in base alle vostre esigenze tecniche.
