Interruttore automatico miniaturizzato 2P 500 V 63 A CC

L'interruttore automatico miniaturizzato MCB 2P 500 V 63 A CC del fornitore GREENWATT è un prodotto realizzato per proteggere i circuiti CC 500 V. Ha 2 poli, quindi fornisce protezione bipolare per il tuo sistema DC. Questo è importante perché i circuiti CC devono scollegare entrambi i poli per garantire la sicurezza. La sua corrente nominale è di 63 A, adatta alla maggior parte dei carichi CC di piccole e medie dimensioni, come sistemi di energia solare su piccola scala o dispositivi industriali alimentati a corrente continua.

Questo interruttore automatico miniaturizzato ZAB1Z-63 2P 500 V 63 A CC presenta diverse caratteristiche chiave. Innanzitutto, ha una protezione da sovraccarico. Se la corrente nel circuito supera i 63 A, l'MCB scatterà automaticamente. Ciò interrompe la corrente e impedisce il surriscaldamento dei cavi o delle apparecchiature. In secondo luogo, ha una protezione da cortocircuito. Quando si verifica un cortocircuito (come un filo che tocca un altro filo), l'MCB interrompe rapidamente la corrente. Ciò evita incendi o danni ad attrezzature costose.

Posizionamento del prodotto e scenari applicativi

L'interruttore automatico miniaturizzato 2P 500 V 63 A CC viene utilizzato principalmente per la protezione di circuiti CC inferiori a 500 V. Le applicazioni comuni includono:

Impianti fotovoltaici di piccole e medie dimensioni

Protezione lato DC dei pacchi batteria di accumulo di energia

Sistemi di potere di comunicazione

Sistemi di controllo CC industriali

Scatole di distribuzione CC

I sistemi doppi differiscono dai sistemi AC; durante la disconnessione, sia i terminali positivi che quelli negativi devono essere scollegati contemporaneamente per evitare archi continui. Pertanto, questo interruttore automatico miniaturizzato 2P 500 V 63 A CC adotta una struttura di interruzione sincrona bipolare per soddisfare i requisiti di sicurezza dei sistemi CC.

Descrizione delle funzioni principali

1.Protezione da sovraccarico

Quando la corrente di linea supera il valore nominale di 63 A, il meccanismo di sgancio termico interno si attiverà, facendo scattare automaticamente l'interruttore automatico, impedendo che una sovracorrente prolungata causi il surriscaldamento del conduttore o danni all'apparecchiatura.

2.Protezione da cortocircuito

In caso di cortocircuito, il sistema di sgancio magnetico risponderà rapidamente, interrompendo istantaneamente il circuito, riducendo il rischio di archi elettrici e proteggendo le apparecchiature a valle.

3.Disconnessione sincrona bipolare

Scollegare un solo polo in un sistema DC può comunque rappresentare un pericolo per la sicurezza. L'interruttore automatico miniaturizzato GreenWatt 2P 500V 63A DC utilizza una struttura bipolare per garantire che entrambi i poli positivo e negativo siano disconnessi contemporaneamente.

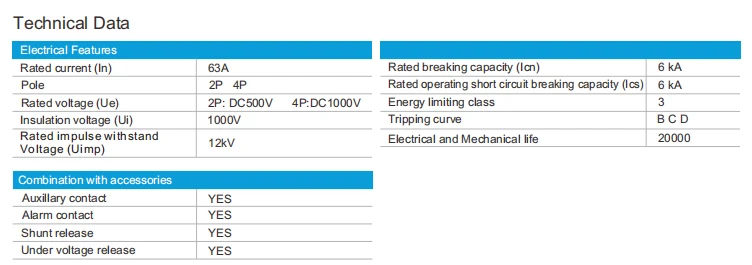

Dati tecnici

Vantaggi strutturali e materiali

Design dell'alloggiamento ignifugo

L'alloggiamento è realizzato in materiale plastico tecnico ignifugo, che non si deforma facilmente in ambienti ad alta temperatura, riducendo il rischio di incendio.

Componenti conduttivi in ​​rame T2

I componenti conduttivi interni sono realizzati in rame T2, che ha una conduttività stabile, un buon controllo dell'aumento della temperatura e non si surriscalda facilmente durante il funzionamento a lungo termine.

Design compatto

Dimensioni ridotte, installato su guida DIN standard, risparmiando spazio interno nella scatola di distribuzione, adatto a progetti con spazio limitato.

Istruzioni per l'installazione e l'uso

Metodo di installazione: installazione su guida DIN standard

Ambiente di installazione consigliato: interno o in una scatola di distribuzione impermeabile

Consigliato per l'uso con morsettiere dedicate CC

Per l'uso esterno è necessaria una custodia resistente alla pioggia e alla polvere.

Domande frequenti

Q1: Questo interruttore può essere utilizzato negli impianti fotovoltaici?

Sì, è comunemente utilizzato in piccoli array fotovoltaici o sistemi di accumulo di energia in sistemi DC 500 V.

Q2: La disconnessione bipolare è obbligatoria?

Si consiglia di utilizzare un interruttore bipolare nei sistemi CC per garantire che i poli positivo e negativo siano disconnessi contemporaneamente, migliorando la sicurezza.

Q3: Può funzionare a pieno carico per periodi prolungati?

Si consiglia di selezionare un modello adatto entro l'intervallo di corrente nominale per evitare un funzionamento prolungato a pieno carico e garantire la durata.

Q4: Supportate gli acquisti in blocco?

Sono supportati gli ordini all'ingrosso. Si prega di contattare GreenWatt per un preventivo e informazioni sulla consegna.
