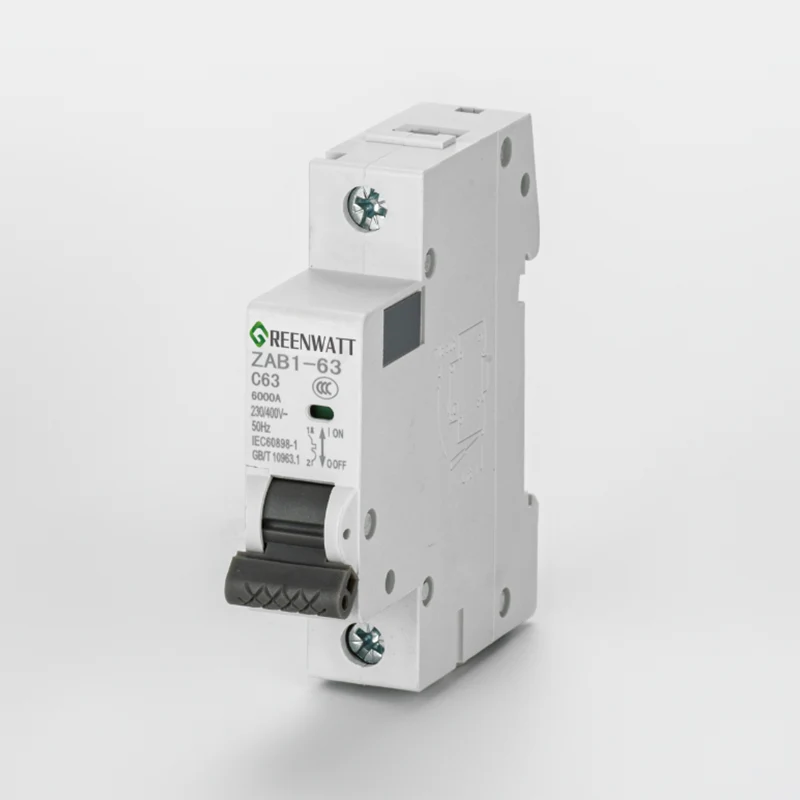

Interruttore automatico miniaturizzato 1P 250 V 10 A CC

L'interruttore automatico miniaturizzato 1P 250 V 10 A CC, prodotto e fornito da GreenWatt, è un interruttore automatico di protezione adatto per piccoli sistemi CC a bassa tensione, ampiamente utilizzato in piccoli sistemi di accumulo di energia, illuminazione CC, moduli di alimentazione e apparecchiature CC a bassa potenza. Essendo un prodotto maturo di un produttore cinese, questo interruttore automatico miniaturizzato CC è dotato di un meccanismo di sgancio magnetotermico, supporta il montaggio su guida DIN, fornisce doppia protezione da sovraccarico e cortocircuito e vanta un design compatto con un ingombro ridotto, che lo rende adatto per progetti di ingegneria domestica e su piccola scala.

Invia richiesta

Descrizione del prodotto

Nei piccoli sistemi CC, le correnti di linea sono generalmente basse, ma è richiesta un'elevata affidabilità della protezione. GreenWatt ha progettato questo interruttore automatico miniaturizzato 1P 250 V 10 A CC concentrandosi sull'utilizzo dello spazio, sulla stabilità operativa e sulla sicurezza operativa a lungo termine.

Viene utilizzato principalmente per la protezione del circuito CC a bassa corrente inferiore a 250 V CC. Le applicazioni comuni includono:

Moduli di accumulo energetico domestico

Piccoli circuiti fotovoltaici lato DC

Sistemi di illuminazione a LED in corrente continua

Alimentatori CC per apparecchiature di comunicazione

Sistemi di controllo DC a basso consumo

Tabella Dati Tecnici

Articolo	Specifica
Polo	1P, 2P, 3P, 4P
Tensione di funzionamento nominale (Ue)	250 V CC (1 P), 500 V CC (2 P), 750 V CC (3 P), 1000 V CC (4 P)
Corrente del fotogramma	63A
Corrente nominale (In)	10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A
Tensione di isolamento nominale (Ui)	1200 V
Tensione nominale di resistenza all'impulso (Uimp)	6kV
Caratteristiche di intervento	A.C
Tipo di intervento	Magnetotermico
Capacità di interruzione massima nominale in cortocircuito (Icu)	6kA
Capacità di interruzione nominale del servizio in cortocircuito (Ics)	6kA
Vita elettrica	2000 cicli
Vita meccanica	20000 cicli
Categoria di sovratensione	III
Grado di inquinamento	3
Temperatura di conservazione	-40°C ~ 85°C
Metodo di installazione	DIN
Elevazione	≤ 2000 metri
Dimensione	Larghezza: 18 mm/Altezza palo: 68 mm Profondità: 81 mm
Peso	125,3 g (1 pezzo), 250,55 g (2 pezzi), 375,9 g (3 pezzi), 501,1 g (4 pezzi)

Descrizione funzionale

1. Meccanismo di protezione da sovraccarico

Quando la corrente di linea supera continuamente il valore nominale di 10 A, il dispositivo di sgancio termico interno si attiverà, facendo scattare l'interruttore automatico e impedendo il surriscaldamento dei conduttori per un periodo prolungato.

2. Meccanismo di protezione da cortocircuito

In caso di cortocircuito, il sistema di sgancio magnetico può interrompere rapidamente la corrente, riducendo la durata dell'arco e diminuendo il rischio di danni alle apparecchiature.

3.Struttura Termico-Magnetica Integrata

Questo modello adotta una struttura di intervento magnetotermico, che risponde separatamente in diverse condizioni di corrente, con logica operativa chiara ed elevata stabilità.

Progettazione di strutture e materiali

Custodia ignifuga

L'alloggiamento è realizzato in materiale plastico tecnico ignifugo, progettato pensando innanzitutto alla sicurezza, adatto per l'installazione a lungo termine all'interno di scatole di distribuzione.

Sistema conduttivo in rame

I componenti conduttivi interni sono realizzati in rame di alta qualità, garantendo una conduttività stabile e mantenendo l'aumento della temperatura entro un intervallo ragionevole.

Struttura modulare

Con una larghezza di soli 18 mm, adotta un metodo di montaggio su guida DIN standard, coerente con il metodo di installazione degli interruttori automatici miniaturizzati convenzionali, facilitando la manutenzione.
